UWB Positioning System

Система позиционирования UWB

Высокоскоростное локальное позиционирование на основе технологии Ultra-Wideband

Связаться с нами Презентация

Преимущества технологии Ultra-Wideband

Высокая точность

10-30 см в зависимости от конфигурации

Работа на нестандартных частотах

6-8 ГГц, что исключает помехи со стороны WiFi, Bluetooth, мобильных и радио сетей

Работа через препятствия

Стабильная работа через легкие препятствия: стеллажи, гипсокартон и т.д.

Большое количество объектов

Одновременное отслеживание множества объектов, в том числе близко расположенных

Малые габариты и энергопотребление

Компактные устройства с низким энергопотреблением

Большая дальность

До 300 метров в прямой видимости, до 50 метров при наличии препятствий

Как работает система

Zone Mapping

Принцип работы

  • По периметру помещения у потолка устанавливаются базовые станции
  • Сотрудникам выдается аппаратная метка
  • Данные о координатах передаются в систему в реальном времени
  • Полученные данные сохраняются в базу данных для последующей аналитики

Состав решения

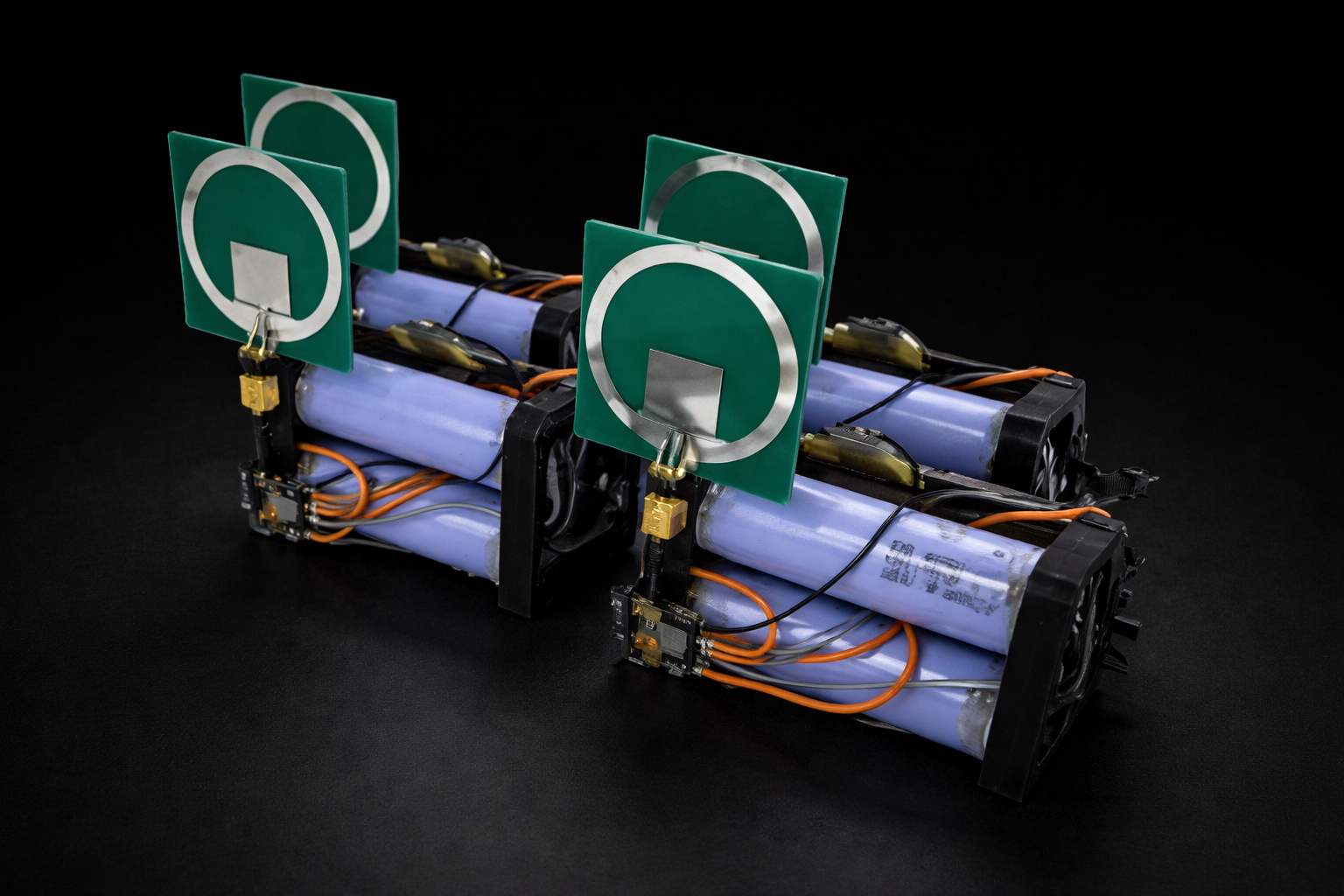

Base Stations
Базовые станции

Габариты: 100×100×200 мм
Питание: PoE / 220V / батарея
Монтаж: потолочный / настенный
Автоматическая синхронизация и калибровка

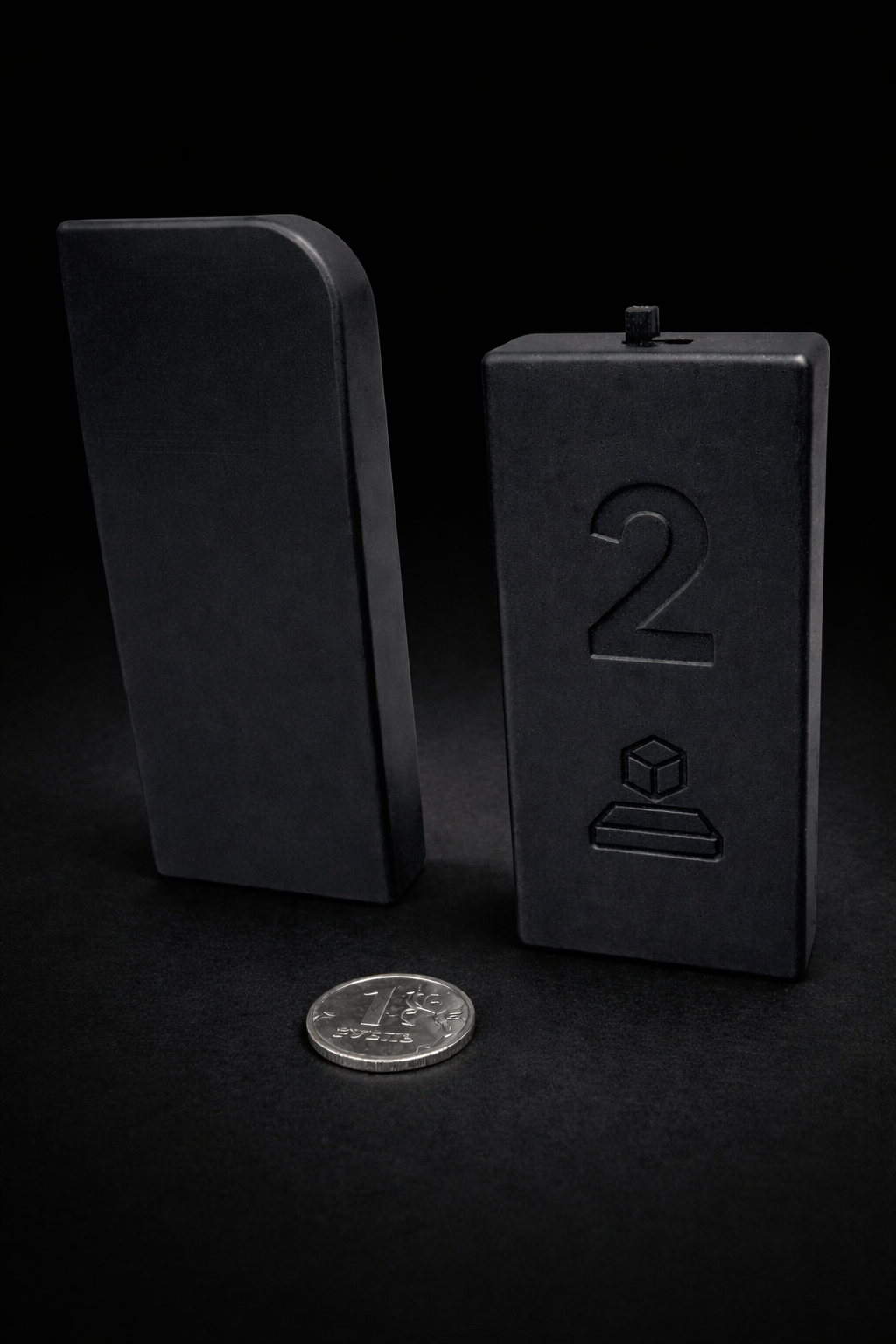

Tags
Метки

Габариты: 71×33×10 мм, вес ~50 г
Автономность: от 8 часов активной работы
Форм-фактор: брелок, бейдж
Низкое энергопотребление – 0.4 Вт/ч

Применение

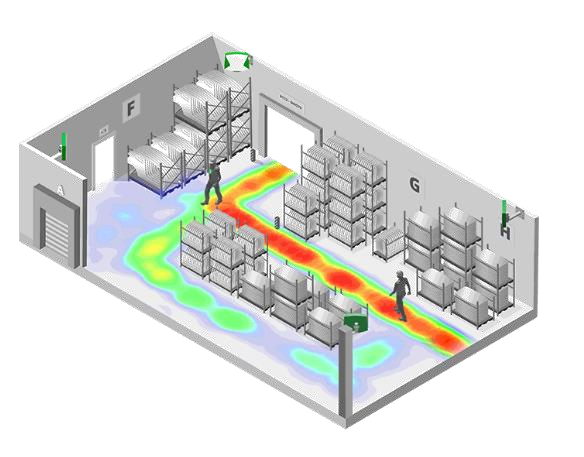

Heatmap

Задачи RTLS решения

  • Контроль присутствия в торговом зале
  • Оптимизация обслуживания покупателей
  • Анализ загруженности зон
  • Безопасность сотрудников
  • Оптимизация маршрутов движения
  • Контроль дисциплины

Технические характеристики

10-30 см

Точность позиционирования

50 / 300 м

Дальность
(с препятствиями / по прямой)

~1 раз/сек

Частота обновления
(при 10 метках)

8+ часов

Автономность метки

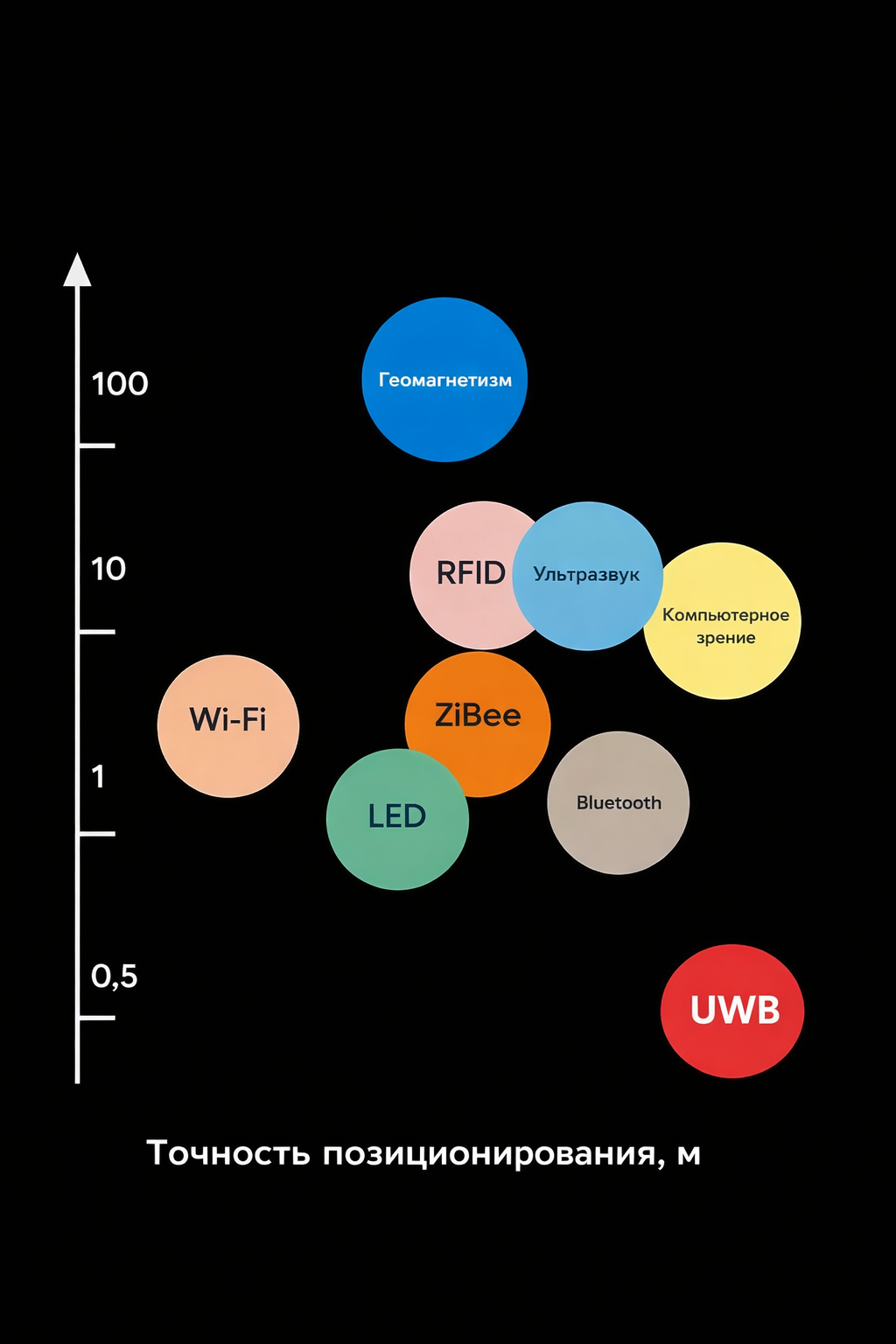

Точность позиционирования

Точность зависит от конфигурации системы и количества базовых станций. С ростом количества станций и применением повторных замеров погрешность падает с 20 см до 10 см.

График показывает распределение погрешности позиционирования в тестовых условиях.

Accuracy Graph

Схемы размещения

Small Space Arrangement
Помещения до 50×50 м

Допустимо использование 4 базовых станций при отсутствии сплошных препятствий. Базовые станции устанавливаются на уровне потолка.

Large Space Arrangement
Помещения более 50×50 м

Необходима установка не менее 6 базовых станций, чтобы расстояние между ними было не более 50 метров. При наличии стен допускается установка дополнительных станций.

Аналитика

Анализ присутствия
  • Общее время нахождения в торговом зале (по сотруднику, за период)
  • Время в различных зонах (касса, торговый зал, склад, подсобка)
  • Процент времени в торговой зоне от рабочего времени
  • Сравнение показателей между сотрудниками
Анализ перемещений
  • Общая дистанция перемещения за смену
  • Количество переходов между зонами
  • Среднее время в одной зоне
  • Эффективность маршрутов (выявление избыточных перемещений)
Анализ загруженности зон
  • Количество персонала в зоне в разрезе времени
  • Пиковые часы загруженности зон
  • Корреляция с потоком покупателей (при интеграции с системами подсчета посетителей)
Отчеты
  • Ежедневные отчеты по сотрудникам
  • Еженедельная сводка по точке
  • Экспорт данных в Excel/CSV
  • Графики и диаграммы

Процесс внедрения

Общий срок до запуска: 7-14 дней

Этап 1
Обследование объекта

1-2 дня

  • Выезд специалиста на объект
  • Анализ планировки и особенностей помещения
  • Радиообследование
  • Подготовка плана размещения якорей
  • Расчет точной комплектации
Этап 2
Согласование и подготовка

3-5 дней

  • Согласование плана размещения оборудования
  • Подготовка технического задания
  • Сбор оборудования
  • Подготовка серверной инфраструктуры
Этап 3
Монтаж и настройка

1-2 дня

  • Установка якорей на объекте
  • Прокладка кабелей / настройка сети
  • Установка и настройка серверного ПО
  • Первичная калибровка системы
Этап 4
Тестирование

1 день

  • Проверка покрытия во всех зонах
  • Тестирование точности позиционирования
  • Проверка стабильности работы
  • Корректировка настроек
Этап 5
Обучение персонала

1 день

  • Обучение администраторов работе с системой
  • Инструктаж персонала по использованию меток
  • Передача документации
Этап 6
Запуск и поддержка

Постоянно

  • Пилотный запуск в тестовом режиме
  • Переход в промышленную эксплуатацию
  • Техническая поддержка
